110机械密封
运行参数: Operating limits
规 格: 35-100 mm Specification : 35-100 mm
压 力:≤2.5Mpa Pressure : ≤2.5Mpa
温 度:-20-220℃ Temperatuee : -20-220℃
线 速 度:≤ 15m/s Lieear speed : ≤ 15m/s
轴向窜动量:±1.5 mm Axial movement : ±1.5 mm
结构特点:单端面 平衡性 任意旋向
推荐用途:110型密封属内装内流式单弹簧结构,常用于离心泵及各种弱耐腐蚀泵。

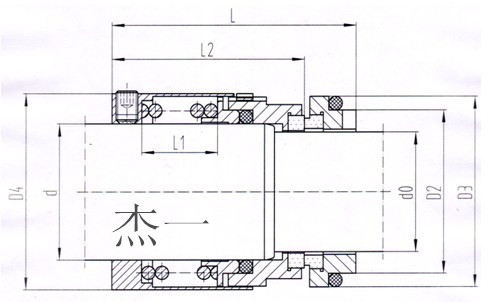

110 安装尺寸 mm | ||||||||
规格 | d0 | d(h6) | D2(A11) | D3(H8) | D4 | L1 | L2 | L |
110-35 | 28 | 35 | 45 | 55 | 57 | 17 | 61 | 80 |
110-40 | 34 | 40 | 50 | 60 | 62 | 20 | 64 | 83 |
110-45 | 38 | 45 | 55 | 65 | 67 | 25 | 70 | 89 |
110-50 | 44 | 50 | 60 | 70 | 72 | 28 | 73 | 92 |
110-55 | 48 | 55 | 65 | 75 | 77 | 30 | 75 | 94 |
110-60 | 52 | 60 | 70 | 80 | 82 | 30 | 75 | 94 |
110-65 | 58 | 65 | 80 | 90 | 92 | 35 | 81 | 103 |
110-70 | 62 | 70 | 85 | 97 | 97 | 37 | 86 | 111 |
110-75 | 66 | 75 | 90 | 102 | 102 | 37 | 86 | 111 |
110-80 | 72 | 80 | 95 | 107 | 107 | 42 | 91 | 116 |
110-85 | 76 | 85 | 100 | 112 | 112 | 42 | 92 | 117 |
110-90 | 82 | 90 | 105 | 117 | 117 | 43 | 93 | 118 |
110-95 | 85 | 95 | 110 | 122 | 122 | 43 | 93 | 118 |
110-100 | 90 | 100 | 115 | 127 | 127 | 43 | 93 | 118 |
