什么是机械密封?机械密封的工作原理?

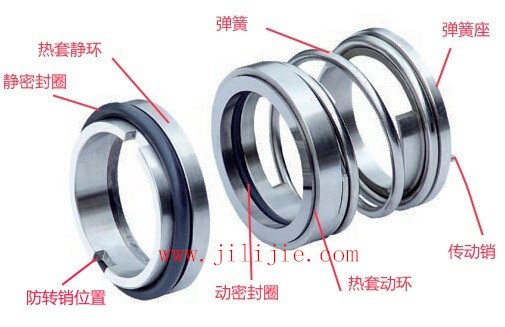

机械密封基本零部件
机械密封(mechanical seal)是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力(或磁力)的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。弹力加载机构与辅助密封是金属性纹管的机械密封我们称为金属波纹管密封。在轻型密封中,还有使用橡胶波纹管作辅助密封的,橡胶波纹管弹力有限,一般需要辅以弹簧来满足加载弹力。 “机械密封”通常被人们简称为“机封”。
机械密封是在离心泵、反应釜、搅拌器等设备最主要的轴密封方式。机械密封又叫端面密封,在国家有关标准中是这样定义的:“由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力(或磁力)的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。”
机械密封是一种旋转机械的轴封装置。比如离心泵、离心机、反应釜和压缩机等设备。由于传动轴贯穿在设备内外,这样,轴与设备之间存在一个圆周间隙,设备中的介质通过该间隙向外泄漏,如果设备内压力低于大气压,则空气向设备内泄漏,因此必须有一个阻止泄漏的轴封装置。轴封的种类很多,由于机械密封具有泄漏量少和寿命长等优点,所以世界上机械密封是在这些设备最主要的轴密封方式。
机械密封的基本原理

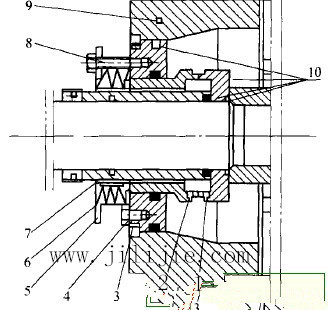

图1 单端面无水机械密封示意图
1、动环 2、静环 3、防转销 4、螺钉 5、弹簧座 6、弹簧 7、间隔套 8、螺栓 9、后铲板 10、密封圈
由于泵内流体和泵外大气间存在着压差,为了防止浆体外泄,因此泵在运行时需设密封装置,称其为轴封。常用的轴封种类有:填料密封、机械密封、动力密封以及浮动密封等形式。从目前各行业用泵情况看,机械密封已经成为各行业通用的密封形式,并且该密封形式运行平稳,可靠,给各行业带来很大的经济效益。
机械密封是由两块密封元件(静环和动环)垂直于轴的光滑而平直的表面相互贴合,并做相对转动而构成的密封装置,如图1所示。它是靠弹性构件(如弹簧6)和密封介质的压力在旋转的动环和静环的接触面(端面)上产生适当的压紧力,使这两个端面紧密贴合。
端面间维持一层极薄的液体膜而达到密封的目的,这层液体膜具有流体动压力与静压力。起着润滑与密封的作用。渣浆泵、脱硫泵、搅拌器等产品在不同工况均可采用机械密封。
