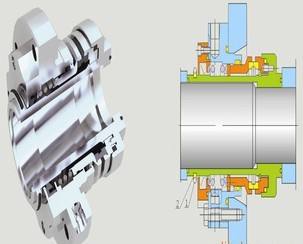

机械密封的性能要求及技术要求
本要求适用于离心泵及其他类似旋转式的机械密封,其工作参数为:工作压力为0---1.5691MPa (指密封腔内实际压力),工作温度-20--80℃(指密封腔内实际温度),轴(或轴套)外径为10—120mm,转速不大于3000r/min,介质为清水、油类和一般腐蚀性液体。
一、机械密封的性能要求 :
1、泄漏量。当被密封介质为液体时,平均泄漏量规定如下:轴(或轴套)外径大于50mm时,泄漏量不大于5mL/h;轴(或轴套)外径不大于50mm时,泄漏量不大于3mL/h。对于特殊条件及被密封介质为气体时不受此限。
2、磨损量。 磨损量的大小要满足机械密封使用期的要求。通常以清水为介质进行试验,运转100h软质材料的密封环磨损量不大于0.02mm。
3、在选型合理、安装使用正确的情况下,被密封介质为清水、油类、无腐蚀性及类似介质时,机械密封的使用期一般不低于一年,被密封介质为腐蚀性介质时,机械密封的使用期一般为半年,但在使用条件苛刻时不受此限。
4、机械密封静压试验其试验压力为产品最高作用压力的1.25倍,持续15min其指标为轴(或轴套)外径大于50mm,折算泄漏量不大于5mL/h;轴(或轴套)外径不大于50mm,折算泄漏量不大于3mL/h。
二、机械密封主要零部件的技术要求 :
1、密封端面的平面度和粗糙度要求
密封端面平面度偏差不大于0.0009mm ;金属材料密封端面粗糙度R的最大允许值为0.2μm,非金属材料端面粗糙度R的最大允许值为0.4μm。
2、静止环和旋转环的密封端面对辅助密封圈接触的端面的平行度按GB 1184-80《形状位置公差 未注公差的规定》的7级公差。
3、静止环和旋转环与辅助密封圈接触部位的表面粗糙度R的最大允许值为3.2μm,外圆或内孔尺寸公差为h8或H8。
4、静止环密封端面对与静止环辅助密封圈接触的外圆垂直度、旋转环密封对于旋转环辅助密封圈接触的内孔的垂直度,均按GB 1184--70的7级公差。
5、石墨环、填充聚四氟乙烯环及组装的旋转环、静止环要做水压检验。检验压力;用于非平衡式机械密封的密封环为0. 9807MPa;用于平衡式机械密封的密封环为2.3536MPa ,持续10min不应有渗漏。
6、弹簧内径、外径、自由高度、工作压力、弹簧中心线与端面垂直度等公差值,均按国家有关弹簧标准的一级精度标准要求。对于多弹簧式机械密封,同一套机械密封中各弹簧之间的自由高度差不大于0.5mm。
7、弹簧座、传动座的内孔尺寸公差为F9,粗糙度R的最大允许值为3.2μm。
8、橡胶O形密封圈技术要求参照有关的国家标准。
