常见机械密封冷却及冲洗方式
机械密封由于端面的摩擦会产生大量的摩擦热,从而使摩擦副环温度升高。同时,如果密封介质本身温度就较高,那将使摩擦副端面始终处于很高的温度下运行,在这种情况下,如果不采取冲洗冷却措施就会使:
(1)端面间液膜蒸发而发生干摩擦;
(2)由橡塑材料制造的辅助密封圈会发生老化、龟裂以至失效;
(3)加速密封介质对机械密封零件的腐蚀作用;
(4)动、静环变形;
(5)端面磨损加剧;
(6)端面漏泄严重。
由此看来,对机械密封用冲洗油和冷却水是为了降低摩擦时的温度,保证摩擦面之间有一层完整的液膜,减少摩擦损失,降低功率消耗,保证液膜不因高温汽化而被破坏。所以机械密封的冲洗冷却措施是保证机械密封具有良好密封性能和长久使用寿命所必不可少的重要环节。

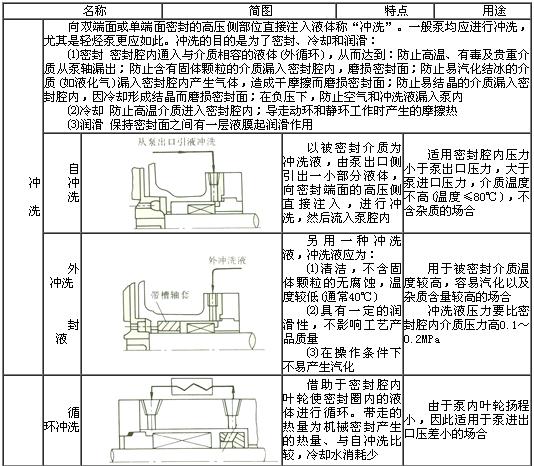

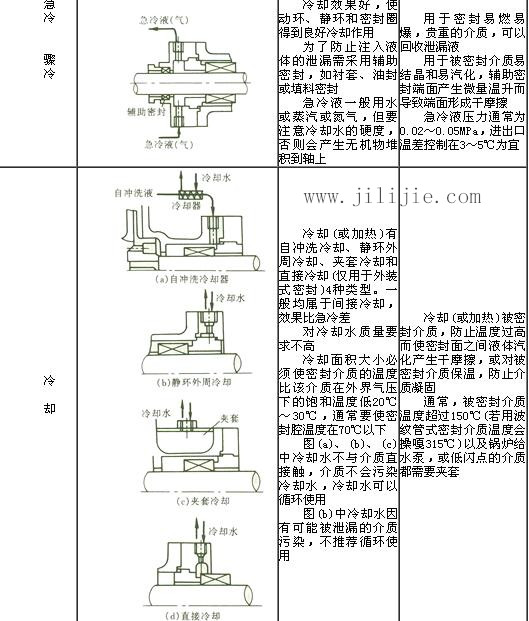

常见机械密封冲洗、冷却见下表:

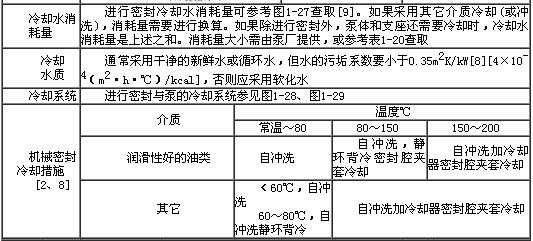

表1-23 自冲洗与循环冲洗冷却水用量比较
