图文示范集装式机械密封安装要领及步骤(上)

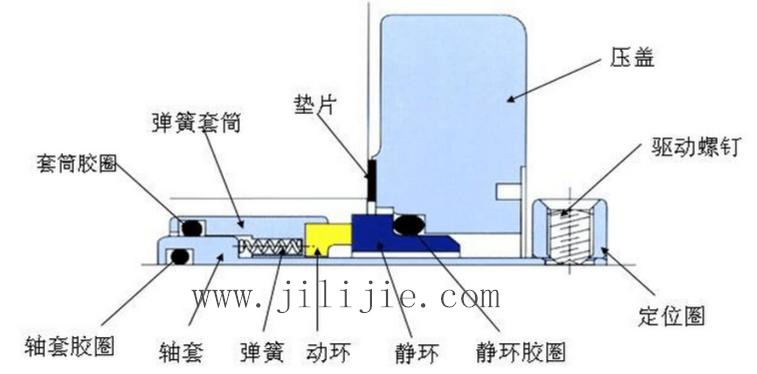

集装式机械密封是把动环、静环、弹簧、辅助密封圈、轴套、压盖、静密封垫圈等7个主要零件组合成一起的一个集合体,也可称集装式机封(Cartridge Sea1).有时也称卡式密封。
集装式机械密封因已组装成一个集合体.因此在机体上安装更加方便,快捷,密封可靠,深受国内外用户的欢迎,是国内今后机械密封发展的方向。

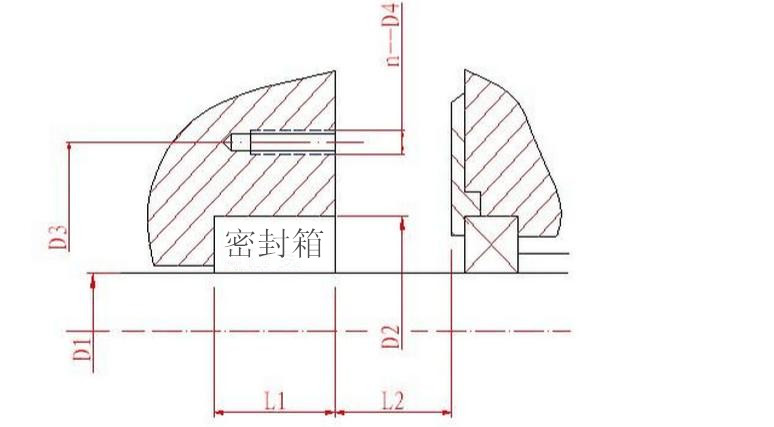

密封箱相关尺寸
1、轴或轴套直径D1= ?
2、填料腔直径D2= ?
3、端盖螺栓分布圆直径D3= ?
4、螺栓规格D4= ?
5、螺栓数量n= ?
6、填料腔深度L1= ?
7、外部自由空间长度L2= ?

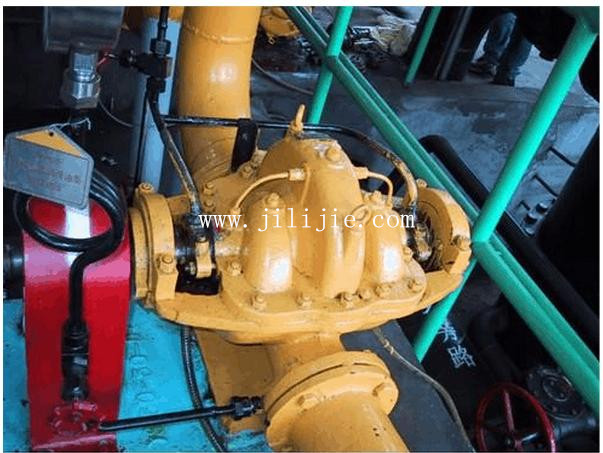

下面以一台单级卧式双吸油泵为例进行示意:

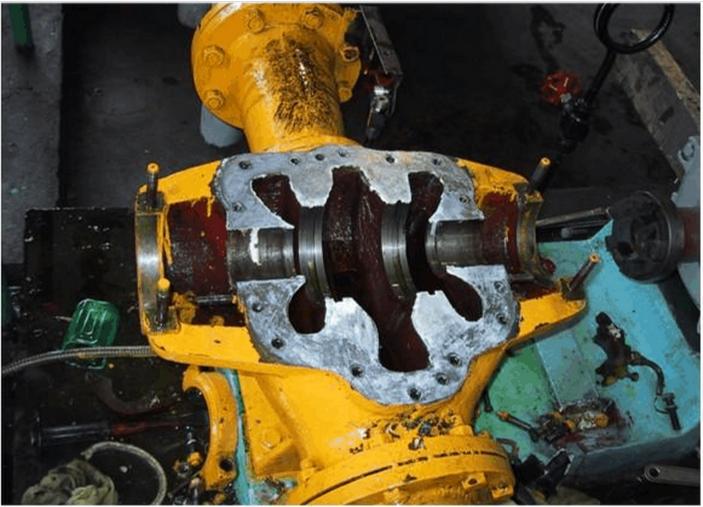

步骤之一:泵解体

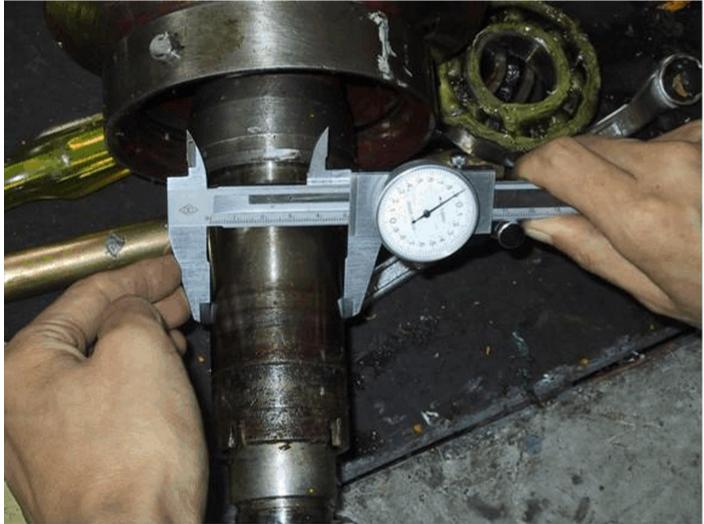

步骤之二:检查轴套光洁度、直径、长度(当不符合要求时必须更换)

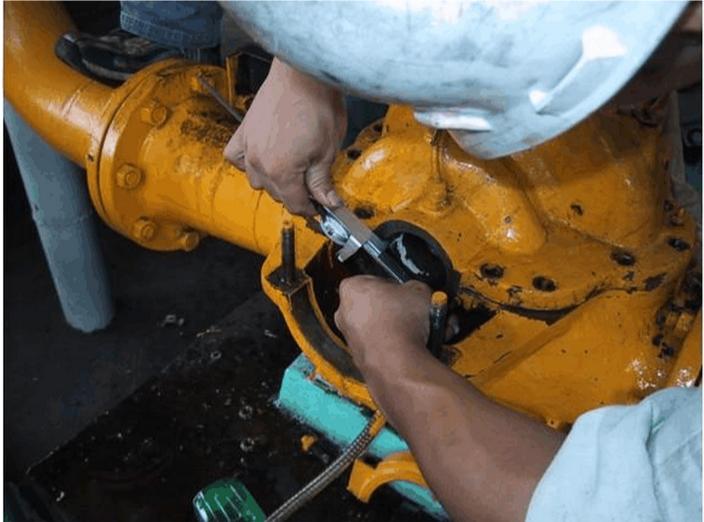

步骤之三:检查填料腔尺寸、直径、深度、端面平整度、垂直度

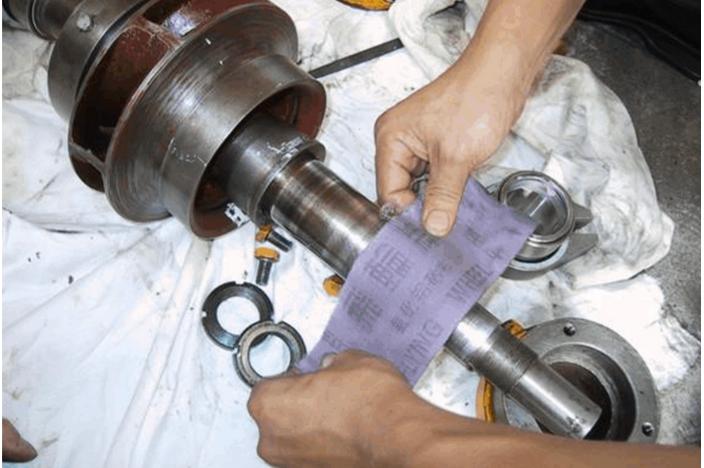

步骤之四:打磨轴套

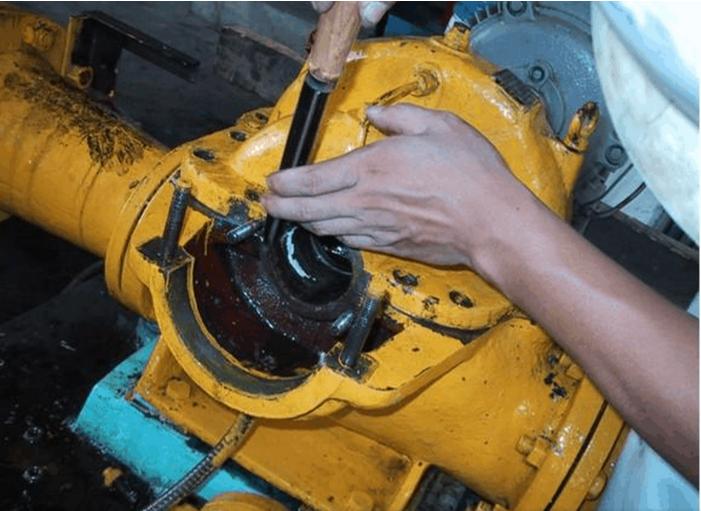

步骤之五 密封腔清理

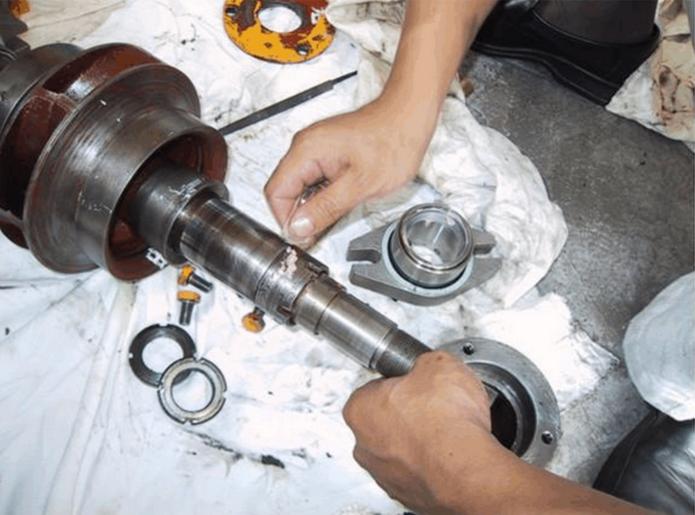

步骤之六:轴套润滑 涂防卡剂(可用硅脂等)
