釜用205机械密封

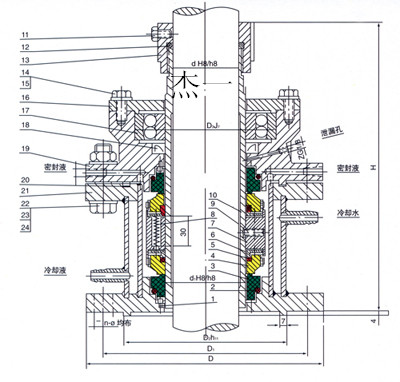

| 结构 ： 小弹簧 、 双端面 、非平衡型 压力 ：10-1mm 汞拄 0～0.6Mpa 温度 ：-40-200 ℃ 转速 ：≤500 转 / 分 轴径 ：30～150mm 适用介质 ： 易燃 、易爆、强腐蚀、带颗粒及真空下密封要求较高的场合 1. 防传销 2. 密封圈 3. 静环 4. 动环 5. 密封圈 6. 推环 7. 弹簧座8. 弹簧 9. 紧定螺钉 10. 轴套 11. 固定螺钉 12. 密封圈 13. 轴套螺母14. 六角螺钉 15. 垫圈 16. 轴承盖 17. 轴承 18. 油封 19. 密封箱盖20. 密封垫 21. 密封箱体 22. 六角螺杆 23. 垫圈 24. 六角螺母 |
d | D | D1 | D2 | H | n-￠ | ||||
78标 | 91标 | 78标 | 91标 | 78标 | 91标 | 78标 | 91标 | ||
30 | 185 | 235 | 150 | 200 | 116 | 164 | 295 | 4-￠18 | 8-￠18 |
40 | 205 | 235 | 170 | 200 | 135 | 164 | 297 | 4-￠18 | 8-￠18 |
50 | 235 | 260 | 200 | 225 | 164 | 188 | 308 | 8-￠18 | 8-￠18 |
65 | 235 | 315 | 200 | 280 | 164 | 245 | 311 | 8-￠18 | 8-￠18 |
70 | 235 | 315 | 200 | 280 | 164 | 245 | 339 | 8-￠18 | 8-￠18 |
80 | 260 | 315 | 225 | 280 | 188 | 245 | 339 | 12-￠18 | 8-￠18 |
95 | 290 | 370 | 225 | 335 | 220 | 298 | 357 | 12-￠18 | 12-￠18 |
100 | 315 | 370 | 280 | 335 | 245 | 298 | 368 | 12-￠18 | 12-￠18 |
110 | 315 | 435 | 280 | 395 | 245 | 353 | 368 | 12-￠18 | 12-￠23 |
120 | 345 | 435 | 310 | 395 | 270 | 353 | 378 | 12-￠18 | 12-￠23 |
130 | 360 | 485 | 320 | 445 | 260 | 403 | 410 | 12-￠18 | 12-￠23 |
150 | 450 | 485 | 375 | 445 | 310 | 403 | 410 | 16-￠18 | 12-￠23 |
