釜用206机械密封

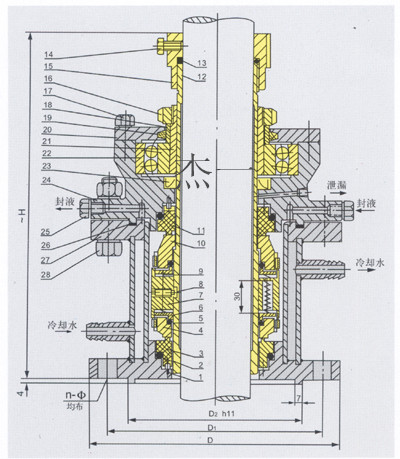

| 结构 ： 小弹簧 、 双端面 、平衡型 压力 ：0.6～1.6Mpa 温度 ：-40-200 ℃ 转速 ：≤500 转 / 分 轴径 ：30～150mm 适用介质 ： 易燃 、强腐蚀、带颗粒低温及真空下对密封要求较高的场合 1. 防传销 2. 密封圈 3. 下静环 4. 上动环 5. 密封圈 6. 推环 7. 弹簧座 8. 螺钉9. 弹簧10. 上动环 11. 上静环 12. 轴套13. 密封圈14. 螺钉 15. 轴套螺母16. 紧定螺母 17. 螺栓 18. 调节套 19. 油封毡圈20. 轴承盖21. 紧定套 22. 轴承23. 油封24. 油封箱盖25. 螺塞 26. 密封垫片27. 密封箱体28. 螺栓 |
d | D | D1 | D2 | H | n-￠ | ||||
78标 | 91标 | 78标 | 91标 | 78标 | 91标 | 78标 | 91标 | ||
30 | 185 | 215 | 150 | 180 | 116 | 149 | 293 | 4-￠18 | 8-￠18 |
40 | 205 | 215 | 170 | 180 | 135 | 149 | 297 | 4-￠18 | 8-￠18 |
50 | 235 | 245 | 200 | 210 | 164 | 175 | 307 | 8-￠18 | 8-￠18 |
65 | 235 | 280 | 200 | 240 | 164 | 203 | 314 | 8-￠18 | 8-￠23 |
70 | 235 | 280 | 200 | 240 | 164 | 203 | 314 | 8-￠18 | 8-￠23 |
80 | 260 | 280 | 225 | 240 | 188 | 203 | 351 | 12-￠18 | 8-￠23 |
95 | 290 | 335 | 225 | 295 | 220 | 259 | 374 | 12-￠18 | 12-￠23 |
100 | 315 | 335 | 280 | 295 | 245 | 259 | 397 | 12-￠18 | 12-￠23 |
110 | 315 | 405 | 280 | 355 | 245 | 312 | 397 | 12-￠18 | 12-￠25 |
120 | 345 | 405 | 310 | 355 | 270 | 312 | 410 | 12-￠18 | 12-￠25 |
130 | 360 | 460 | 320 | 410 | 285 | 363 | 416 | 12-￠18 | 12-￠25 |
150 | 450 | 460 | 375 | 410 | 310 | 363 | 420 | 16-￠24 | 12-￠25 |
160 | 470 | 460 | 400 | 410 | 340 | 363 | 480 | 16-￠24 | 12-￠25 |
